折彎工藝守則  Q/ZLQJG JZ13-2009
1  適用范圍
本守則適用于本公司生產低壓成套開關設備柜(箱)體的板材剪切和/或沖壓后需要折彎的工藝。
2  設備
W67Y-40/2500折彎機。
3  工裝和工具
a）各種形狀，尺寸的彎刀及彎槽；
b）三用游標卡尺、鋼卷尺、角度尺；
c）活搬手、手錘、平臺。
4  工藝規程
4.1 操作工作應首先根據生產計劃，熟悉圖紙，明確折彎工藝要求（彎邊方向尺寸）。
4.2 根據圖紙展開圖計算彎邊尺寸。

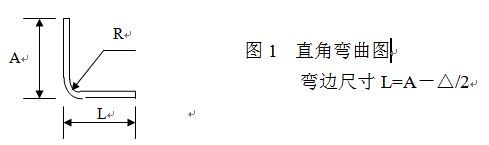

a）直角彎曲彎邊尺寸L按圖1中公式計算，式中△值由表1查出；



表1   △值表                   單位：mm


△  料厚 R	1	1.5	2	3	4	5	6
1	2	2.5	—	—	—	—	—
2.3	2.5	3.5	4	5.5	7	9	10
8	5.5	6	6.4	7.8	10.5	11.4	12.4

b）任意角彎曲彎邊尺寸按圖2確定。



                             圖2   任意角彎曲圖
當圖示角度B＞90^。時，彎邊尺寸略長于彎角90^。的彎邊尺寸；當圖示角度B<90^。時，彎邊尺寸略短于彎角90^。的彎邊尺寸。根據此規律試彎，對要求尺寸嚴格情況下，可用中性層展開計算。
4.3 根據圖紙工藝要求，選擇相應的彎模并安裝，其后將模具槽升起，轉到所需模槽再降下模槽，并使相應上刀裝于拖板上，調正調節螺絲使下模槽中心線和上刀重合，然后調正間隙。

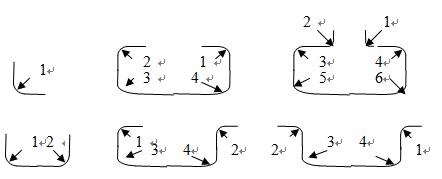

4.4 對多彎角的零件要明確彎制順序，各種不同零件彎制順序，按圖3要求進行彎制。


圖3  多彎角零件彎制順序簡圖
4.5 根據計算出的彎邊尺寸，調正擋板尺寸，試彎，自檢彎邊尺寸、彎角，達到要求后，成批生產，數量多的要首件送檢。
4.6 在彎制封閉邊時，允許用手錘敲開一端彎制，彎后用錘校平。
4.7 最小折邊C的規定：圖4按表2，圖5按表3。最小折邊與所采用模槽寬度，所用彎刀形狀及擋料板厚度有關。
表2   最小折邊                  單位：mm


C    料厚 R C 圖4 R	1	1.5	2	3	4	5	6
1	6	12	—	—	—	—	—
2.3	12	12	12	15	18	25	36
8	18	18	20	25	25	36	36
20	25	25	25	36	36



表3  最小折邊                  單位：mm

C    料厚 R R C 圖5 R	1	1.5	2	3	4	5	6
1	10	15	—	—	—	—	—
2.3	15	15	15	20	60	60	60
8	60	60	60	60	60	60	60
20	60	60	60	60	60	60	60


4.8 彎模槽寬按表4選擇。
   表4   彎模槽寬選擇表           單位：mm


料 長 槽 寬 料 厚     料長 槽  寬   料厚	R
1	1	7	7	7	7	7	7
1  1.5  2	2.3	15	15	15	15	15	15
3		20	20	20	20	20	20
4		26	26	26	26	26	26
5		36	36	36	36	58	58
6		58	58	58	58
1.5   2	5	15	15	15	15	15	15
1   1.5	8	26	26	26	26	26	26
2		26	26	26	36	36	36
3		26	36	36	36	36	36
4		36	36	36	58	58	58
5		58	58	58	58	58	58
6		58	58	58	58
1	20	36	36	36	36	36	36
1.5		36	36	36	36	36	36
2		36	36	58	58	58	58
3		36	36	58	58	58	58
4		58	58	58


4.9  圖6、圖7折邊范圍A、B的確定，根據在不同彎刀的折邊范圍中，由作圖得出其極限尺寸范圍。




              圖6  折邊范圍         圖7  折邊范圍
4.10彎制后的零件，如有角度不合要求，可用錘敲打、整形，直到符合要求.

1. 質量要求

5.1 彎邊允許公差
小于50mm用卡尺，大于50mm用卷尺測量。彎邊允許公差應符合表5的規定。
表5   彎邊允許公差    單位：mm


外形尺寸	< 50	50 〜 260	260 〜 800	800 〜 930
允許公差	± 0.5	± 1.0	± 1.5	± 2.0

5.2 彎角垂直度允許公差應符合表6的規定。各種結構門彎邊取彎角公差負值。


表6   彎角垂直度允許公差    單位：mm


公稱尺寸	△
< 75	± 0.5
75 〜 150	± 1.0
> 150	± 1.5

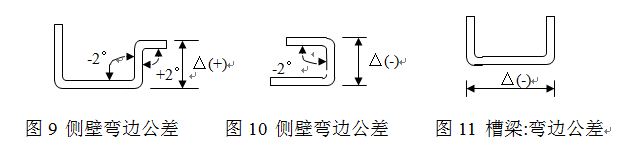

5.3 各種常用彎型公差要求
   在圖中未注明要求情況下按下圖各情況執行。




a) 圖9側壁取彎邊公差表中正值；
b) 圖10側壁:取彎邊公差表中負值；
c) 圖11槽梁:取彎邊公差表中負值。
6.  安全生產
6.1 開車前,檢查機床是否有異常情況，每天工作前要空車運轉一段時間后才能開始工作，定期潤滑機床。
6.2 更換刀具時必須停車。
6.3 在一個加件上彎制兩個或兩個以上邊時,不允許打連車以確保安全生產。
6.4 彎制長度較大的另件時,手必須在鋼板下面,以防鋼板上翻時,發生事故。
6.5 兩個人以上同時工作時,動作要直協調,精神集中。
6.6 必須做到人走車關.。
