1 什么是低壓母線槽

       母線槽可為交流三相三線，三相四線，三相五線制，頻率50-60Hz，電壓至400V，額定工作電流為250~5000A，主要作為工礦、企事業和高層建筑中新型供配電設備。帶插口的母線槽，可通過插接頭箱或插接開關箱，能很方便地引出電源分路。母線槽具有體積小、結構緊湊、傳輸電流大、維護方便等優點。母線槽的安裝可直接從變壓器接到低壓配電柜，也可從低壓柜直接接到配電系統作為配電干線線路的母線槽稱為低壓母線槽.

2 低壓母線槽規格

按電流分:200A  250A   400A  630A  800AA 1000A  1250A  16001 2000A  2500A  3150A  4000A  5000A 6300A
按加工類型：直通母線、L型水平彎通、L型垂直彎通、Z型水平彎通、Z型垂直彎通、T型水平三通、T型垂直三通、帶插接口母線、始端母線.
各種規格尺寸見下表:

直線段母線槽規格尺寸

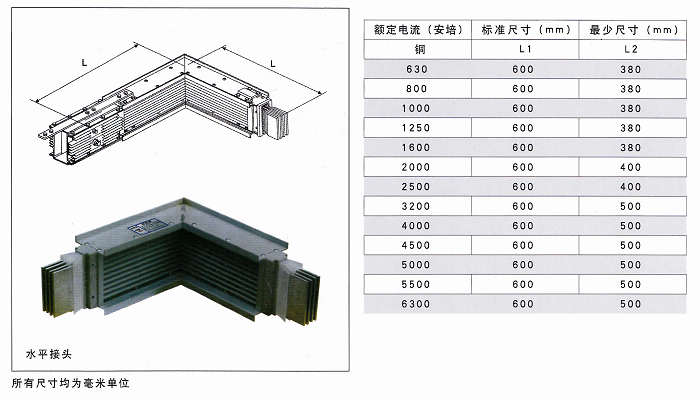

L型水平接頭規格



T型轉向單元規格






L垂直換向單元規格


3 低壓母線槽結構

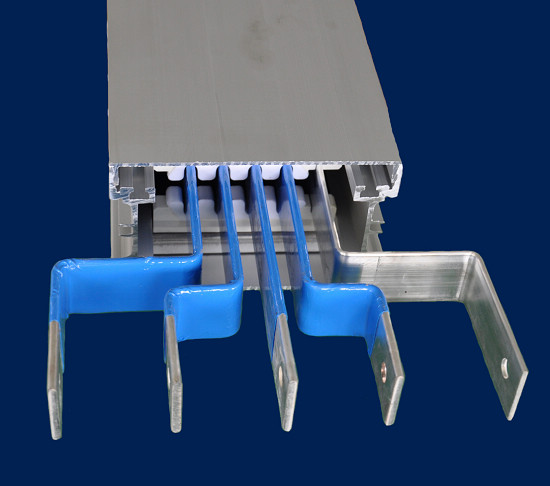

  低壓母線槽主要由鋁合金外殼,絕緣介質,無氧銅排,墊片組成,見下圖:

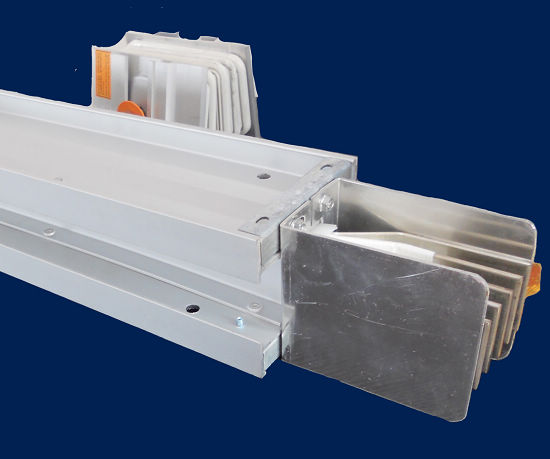

4 低壓母線槽圖片

5 低壓母線槽選擇

        選擇低壓母線槽,首先確定是要三相還是四相,使用的環境要求,直接關系到母線槽的防護等級.母線槽的載流一定要大于負載電流.現在市場上最為先進的是封閉密集型母線槽,這種母線槽散熱好,載流大,過載能力強,同時體積相比空氣型母線槽要小很多.

6 低壓母線槽維護

        低壓母線槽在日常維護是比較簡單的,可以每季度或者半年維護一次,主要的內容是清除灰塵,雜物,保持系統的清潔干燥.在需要緊固的地方檢查下螺栓有否松動,接頭是否有溫升.安裝的支架彈簧是否彈性正常.

7 低壓母線槽標準

IEC 439 1.2      《國際電工化協會標準》
GB 7251.1-2005   《低壓成套開關設備和控制設備第一部分：型式試驗和部分型式試驗成套設備》
GB7251.2-2006    《低壓成套開關設備和控制設備第二部分：對母線干線系統（母線槽）的特殊要求》
GBJ 149-90       《電氣裝置安裝工程母線裝置施工及驗收規范》
JB/T 9662-1999   《密集絕緣母線干線系統》（密集絕緣母線槽）
NEMABU1.1        《母線槽安裝、維護標準》

8 低壓母線槽的價格

低壓母線槽價格是根據不當前市場銅價浮動的。同時,還要根據客戶的需求,比如是三相還是四相,是載流量多少A的等等.
