1 中聯插接式母線槽應用

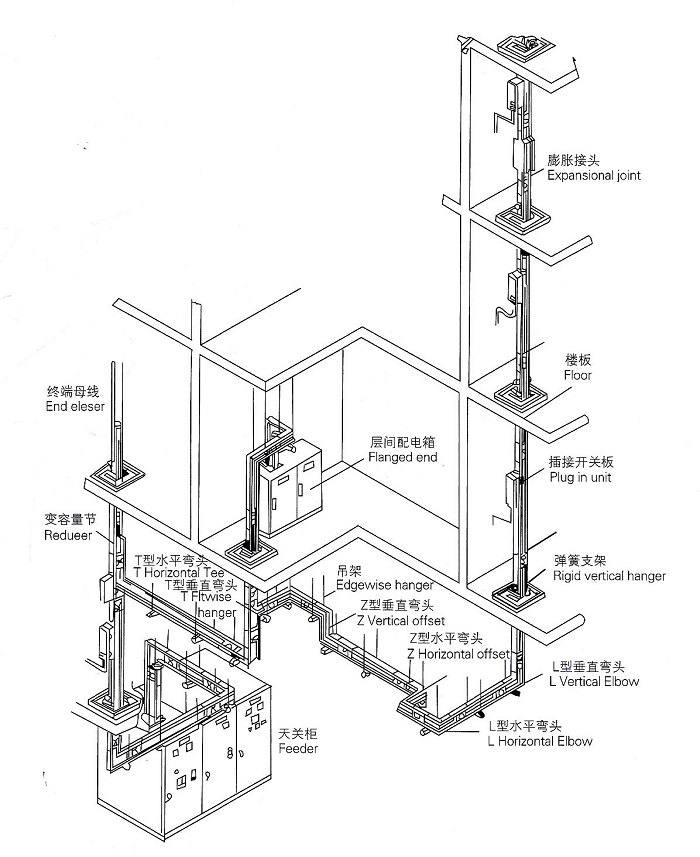

  在母線槽供電過程中，再有供電設備需要電源的位置，可以留有饋電口（插接口），通過插入插接箱，就可以把電源從插接箱內引出到用電設備端。在母線槽上可以安裝多個插接箱，插接箱的數量和位置是根據用戶圖紙?jiān)O(shè)計的。下圖是母線槽系統的一個應用實例，通過下圖，可以看清楚母線系統是如何工作，如何布局輸配電源的。

2 封閉式插接母線槽安裝指南
  安裝前檢查： 根據清單檢查是否完整，母線槽有沒有明顯的損壞；配套的支架螺栓數量；對每節插接母線槽進行絕緣測量，測量絕緣電阻。

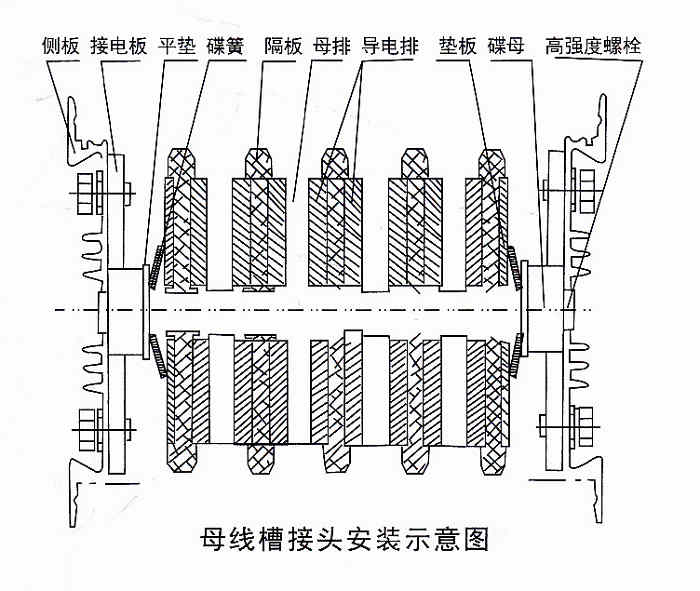

  安裝順序： 首先檢查接頭沒有問題，把兩節母線端頭對齊靠近，把側板端頭薄膜撕去，對照下圖圖示安裝，用螺栓緊固，隔板依次如圖插好緊固兩端的螺栓。

  安裝注意：必須按照?qǐng)D紙順序序號進行連接；如吊裝過程，一定要用硬紙板墊著，安裝過程中要邊安裝邊測量絕緣情況；連接終端要做防水防塵處理，直到全部安裝完畢； 并排安裝插接母線槽時，要保持15公分的間距，如有插接箱，要保證插接箱之間5公分以上間距；母線槽安裝穿過樓板時其接頭中間要距離樓板和墻壁距離30公分以上；垂直安裝的時候要注意安裝伸縮節，一般超過90米就需要安裝； 母線槽在垂直安裝一定要保證垂直度，如果是水平安裝，距離地面的高度要不小雨2.2米; 吊架直接的距離為2米,大跨度母線槽為6米.

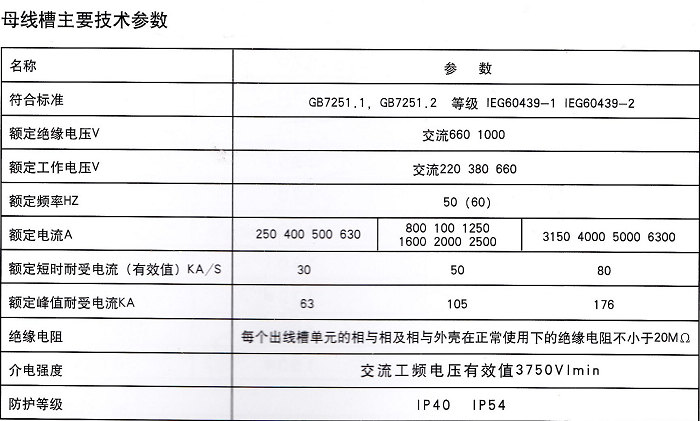

3 封閉式插接母線槽規格參數

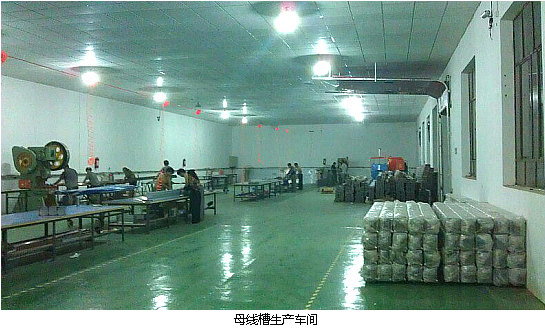

4 插接式母線槽廠家

5 插接式母線槽價格
  插接式母線槽價格與其它通用母線槽價格一樣，價格受規格，形式，輔料，原材料價格等影響，一般來說，估算價格（僅供估算參考）為規格乘以1.2，得出的數值為估價。

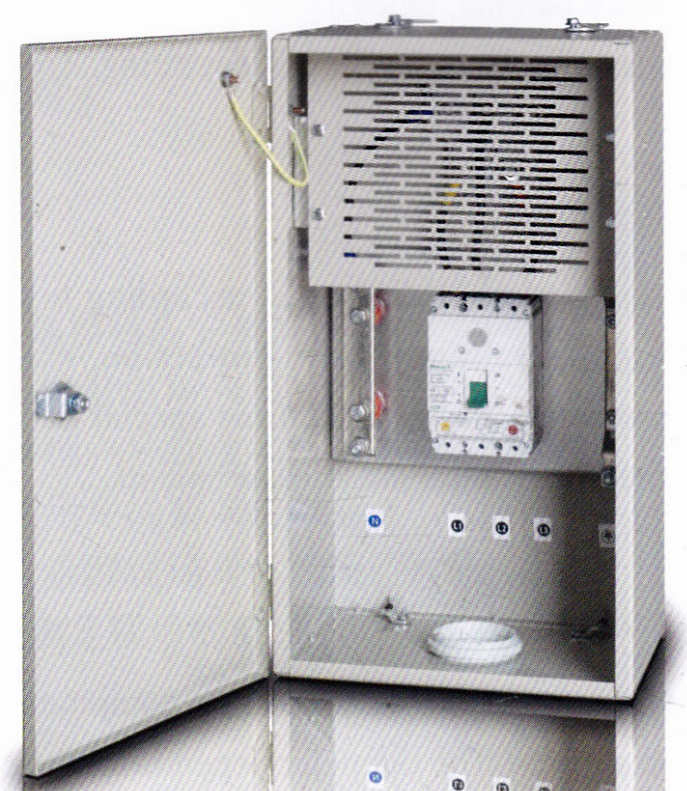

6 母線槽插接箱

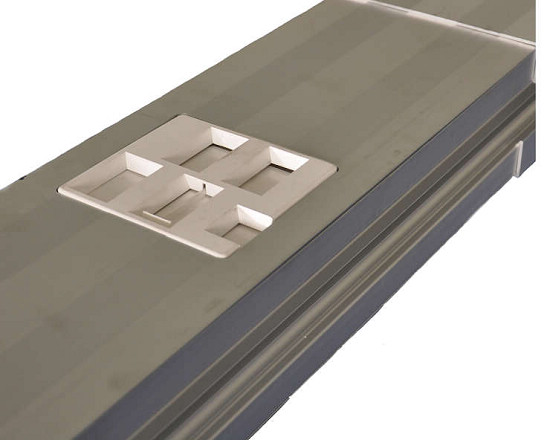

  插接式封閉（空氣）母線槽的饋電口，就是用來插接插接箱使用的，插接箱可以輸出電流60A-630A，插接箱在插接的過程中，最先插入的是pe端，拔出正好相反，pe最后斷開，這樣設計的好處是始終保持接地，插接箱可以帶電插拔。插接箱內的電子元件由用戶選擇不同品牌產品規格。插接箱內有斷路器，，熔斷器，刀熔開關等三種保護措施，另外為了避免插入母線的時候錯相，插接箱都帶有定位設計，可以避免錯相。

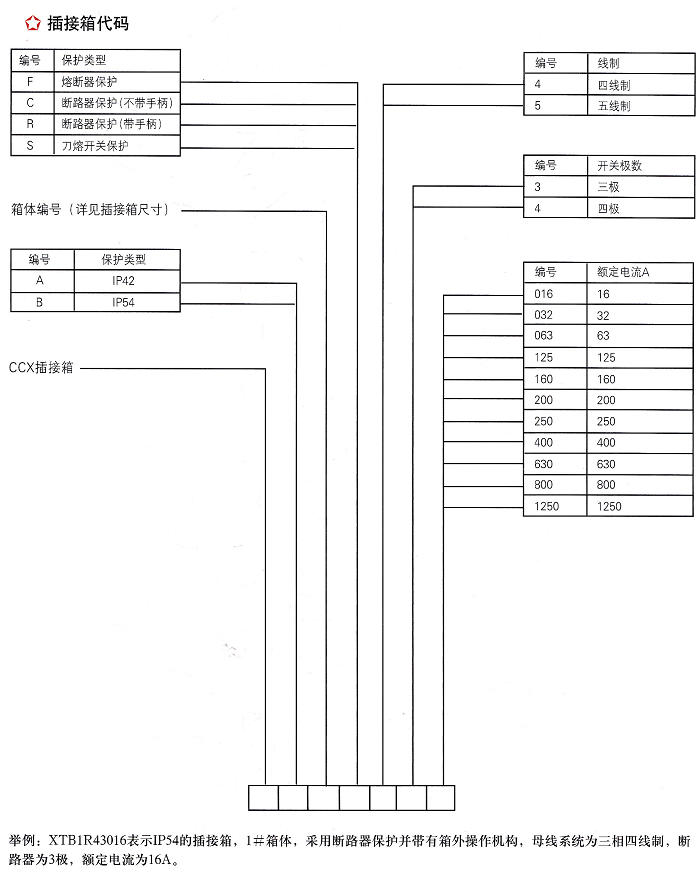

母線槽插接箱代碼
