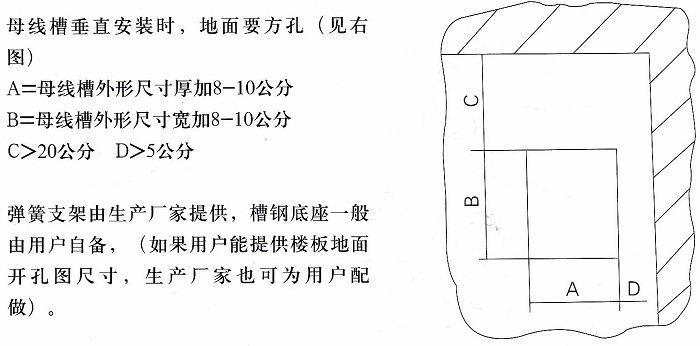

密集型母線槽內部為典型的三明治結構,承載的電流不會受安裝位置及安裝方式的影響.這就可以根據現場設計適應的走向,一般有水平立式安裝(注意不是垂直,是立式);水平側式安裝,垂直安裝三種.下面給出安裝尺寸供參考,需要注意的是,不同廠家生產的產品,尺寸略有不同,應以實際產品說明為準. 密集型母線槽垂直安裝時,需要在地面(樓板)要打孔,需要方形空,尺寸要在母線槽外形尺寸厚度上加10公分.

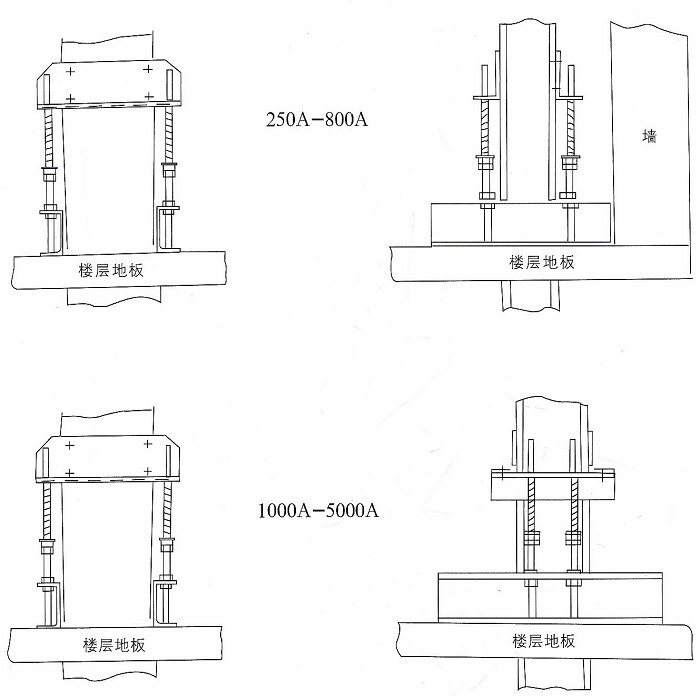

母線槽安裝示意圖
