母線槽的品種及選用
按絕緣方式分為密集型、空氣型和混合型。


          密集型是將裸銅排用絕緣材料覆蓋后，緊貼殼體放置的輸配電裝置稱為密集型母線槽。國產密集型母線槽材料有聚四氟乙烯、聚酯薄膜、交聯聚乙烯、硅橡膠。不同材 料的性能不同，價格也有差別。從工作溫度考慮選用絕緣材料時，可選擇硅橡膠或樹脂類阻燃材料，其工作溫度可達250℃。交聯聚乙烯或聚酯類絕緣材料耐壓性能較好。交聯聚乙烯延伸率高，聚酯材料抗拉伸強度高。絕緣材料的包纏層數過少，絕緣性能不佳，包纏層數過多，不利于散熱。國標規定不少于2層，一般制造廠包4層。 空氣型是將裸銅排用絕緣襯墊支撐在殼體內，靠空氣介質絕緣的輸配電裝置。該類產品必須保證電氣間隙，體積要大一些。
          空氣型選型時要了解制造廠制造絕緣襯墊的材料。襯墊材料應該吸濕性低、壓縮強度和沖擊強度高，尺寸偏差小，無破損開裂現象。
        混合型是將裸銅排用絕緣材料覆蓋并用絕緣襯墊支撐在外殼內，利用空氣介質絕緣的同時，也依靠絕緣襯墊。該類母線槽一般銅排的兩條窄邊靠絕緣材料與外殼絕緣。銅排的兩條寬邊則有絕緣材料與空氣雙重絕緣，外殼通常做成瓦楞鐵。
       上述三種母線槽在國內市場各有千秋。通常，安裝在垂直井道內選用密集型，因為密集型母線槽防煙囪效果好，體積小，散熱好。在車間流水線上，用作小容量配電時，宜選用空氣型，因為其配線出口方便。若建筑物跨度大，又不容易固定支架時，宜選用混合型母線槽，因為其外殼為瓦楞鐵，支架間距可達6m。另外，還有一種分置式母線槽，它采用紫銅管作導電體。因為紫銅管分布在各個獨立的塑料通道內，安裝方便，不必提高精確長度即可訂貨。其絕緣、防潮性能優良，價格也不算貴。



        按耐火性能分類有普通型和耐火型兩種。普通型母線槽不具備耐火性能，聚四氟乙烯、聚酯薄膜、交聯聚乙烯都不能用于耐火型母線槽中。耐火型電纜至少要求在850℃火中工作1h以上。衡量耐火型母線槽是否具有耐火性能，主要是檢查插接處和分線口處的絕緣材料是否具有耐火性能。絕緣材料應選用不會炭化的材料。按外殼防護等級分為戶內型、耐風雨型和戶外型三種。國標ZBK36-003-89規定，戶內型母線槽的外殼防護等級為IP40。耐風雨型為IP54，能夠防塵和防降水。戶外型為IP55。

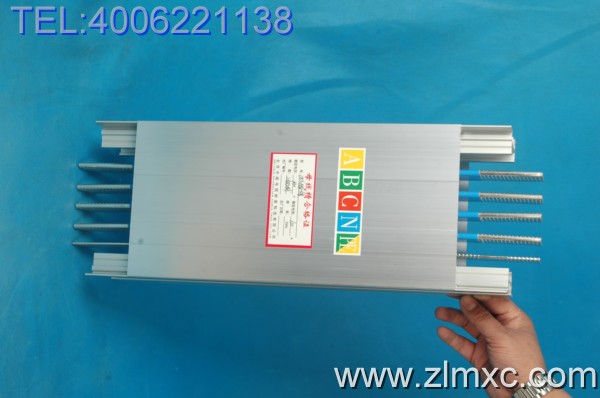

       按線制分類有三線制、四線制和五線制。三線制用于小容量單相配電，四線制用于三相照明配電或三相動力配電。四線制母線槽照明和動力不能混用，因為第四根下在照明系統中作為N線，動力中作PE線。五線制允許小容量動力和照明配電混用，但大容量動力設備宜單獨敷設，以免動力設備起動時影響電壓。 采用四線制母線再單獨敷設一根PE線比采用五線制母線槽要好。這是由于PE線外露，容易檢查和保養。PE線連接可采用螺栓連接，比母線槽插接更可靠，價格也便宜。
         質量檢查 除常規作開箱檢查、文件檢查、實物清點、銘牌檢查、導線截面檢查外，還應著重檢查以下幾個方面。
       (1)母線槽外觀檢查外表面噴涂層顏色均勻，無皺紋、無流痕、無起泡、無透底、無傷痕。在陽光不直接照射下，距1m處目測看不到傷痕。允許1m2內外表面積存在3個缺陷。外殼用于緊固的螺釘應有防松措施。除墊圈允許發黑處理外，其他緊固件都必須鍍鋅處理。螺釘應擰緊，無打滑現象，緊固后螺釘應露出螺紋1～2個螺距。母線槽各組單元均要求有接地端子。接地端子一般用銅制成，安裝在容易接近的地方，且有牢固的接地標志。
        (2)對于母線接頭，要看其沖孔、切斷質量如何，其切斷面應該平整，不能有毛口，孔與母線邊緣的距離應一致。搪錫應均勻，搭接面應平整，絕緣包纏不能進入母線的搭接面。母線搭接孔要保證同心，便于固定。對有缺陷的母線絕緣板應予以更換，不得出現破損、脫落。
         (3)絕緣要求每單元母線槽相線、外殼、中性線互相之間絕緣電阻都必須在20ＭΩ以上。單元母線槽上任意兩個未涂漆點之間的電阻不超過0.1Ω。不同極性裸導體間的爬電距離不小于表11-13規定。

         (4)插接箱接地裝置的檢查對于三相四線制母線槽，插接箱內必須有專用的接地螺栓，其輸出回路額定電流小于630A時，接地螺栓為M8，即將M8銅螺母焊接在配電箱外殼上。接地端子處應有接地標志，箱殼上有接地線引出孔。用低壓斷路器的安裝底板的固定螺釘作為接地螺釘是不可靠的；在插接箱上鉆孔用對接螺栓是不可靠的。對于三相五線制母線槽，配電箱內應有PE端子排。
無論插接箱采用何種形式，其N端子排必須與外殼絕緣，且接線端子不得外露。插腳彈性、間距一致，底部無毛刺，接觸面平整。插接箱插入母線槽后，其插腳不得外露。插接箱與母線槽應有防反插裝置，以防止電源短路。其固定由機械結構完成，且不得影響電氣性能。插接箱內斷路器輸入線端子間宜采用軟連接。
