密集型母線槽作用是什么?

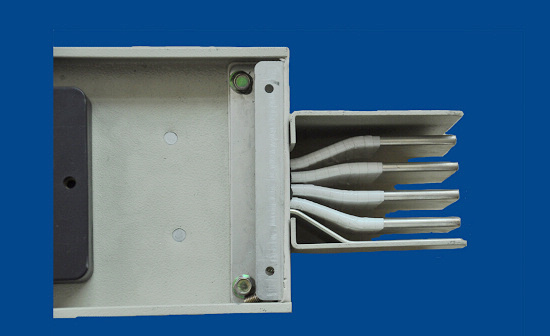

       密集型母線槽可為交流三相三線，三相四線，三相五線制，頻率50-60Hz，電壓至400V,額定工作電流為250~5000A，主要作為工礦、企事業和高層建筑中新型供配電設備。帶插日的母線槽，可通過插接頭箱或抽接開關箱，能很方便地引出電源分路。母線槽具有體積小、結構緊湊、傳輸電流大、維護方便等優點。







        母線槽的安裝可直接從變壓器接到低壓配電柜，也可從低壓柜直接接到配電系統作為配電干線線路。母線槽具有體積小、結構緊湊、傳輸電流大、維護方便等優點。總之就是工礦、企事業和高屋建筑中供配電設備，起到輸送的作用，其電壓至400V，額定工作電流為250～6300A。




       母線槽選擇與應用不同的環境條件場合下，應考慮選擇不同類型和材料的母線槽, 此外，對各種母線槽，通常應按最大長期工作電流選擇母線槽截面。并按通過最大短路電流條件下，校驗?zāi)妇�槽的短時熱穩定性和動穩定性。由于導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽通過電流時會引起發熱。銅、鋁質裸母線槽長期工作時的發熱允許溫度均為70 ℃，但當其接觸面處具有錫的可靠覆蓋居時（如超聲波搪錫等），則允許溫度提高到85℃。


         受此持續發熱允許溫度的限制，不同材料、截面的母線槽給出了相應的長期允許電流值，選擇母線槽截面時，應使母線槽實際的最大長期工作電流（計及半小時以上的過負菏）小于所選截面母線槽的長期允許電流值。在年均負荷較大、導體和母線槽校長的情況下（如屋外配電裝置母線槽），通常按經濟電流密度法選擇母線槽。


        經濟電流密度是綜合考慮母線槽損耗、母線槽和附屬設備的年維修費與折舊費為最低情況下，此時母線槽單位截面積流過的電流。用經濟電流密度除以不計入過負荷的長期工作電流即得母線槽截面。由經濟電流密度法選擇的母線槽截面，一般比按最大長期工作電流選撐的母線槽截面要大些。
